由于不锈钢制品管的力学性能、耐酸碱性能优良，所以被广泛应用于机械构件、换热设备、家具等。一般在外面买到的外径及壁厚要求比较严的都是制品管，其对于质量要求是非常严格的。下面，半岛官方体育app下载带你了解机械构件用不锈钢制品管有哪些质量要求？
一、材质要求
根据GB／T 12770-2012标准，不锈钢材质应该采用GB/T 222中规定的12Cr18Ni9(S30210)、06Cr19Ni10（S30408）、022Cr19Ni10（S30403）、06Cr17Ni12Mo2（S31608）、022Cr17Ni12Mo2（S31603）等材料。
二、外径和壁厚

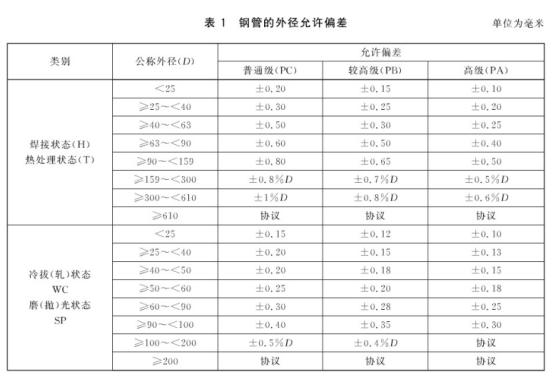

304不锈钢管的外径和壁厚应该符合GB/T 21835的规定，另外管的外径和壁厚允许偏差应该符合以下表的规定。
三、不圆度
不锈钢管材的不圆度应不超过外径允许公差，对于薄壁管(薄壁管是指壁厚与外径之比不大于3%的焊管)任一截面上实测外径的最大值与最小值之差应不超过公称外径的1.2%。
四、表面质量
304不锈钢管的内外表面不允许有分层、裂纹、折叠、重皮、扭曲、过酸洗和氧化铁皮。上述缺陷应完全清除，清除处剩余壁厚应不小于壁厚允许的最小值。深度不超过壁厚负偏差的轻微划伤、压坑、麻点允许存在。
钢管的焊缝错边、咬边、凸起、凹陷等缺陷应不大于壁厚允许偏差。焊缝缺陷可以进行修补，但是要重新进行热处理。采用单面自动焊接方法制造，其外焊缝的余高应与母材齐平且圆滑过渡，其内焊缝余高应符合如下规定：外径小于133mm的管，焊缝内侧余高不大于10%S；外径不小于133mm但不大于325mm的管，焊缝内侧余高不大于15%S；外径大于325mm的管，焊缝内侧余高不大于20%S，但最大为3mm。
五、工艺性能
机械构件用的不锈钢制品管对于塑性、弯曲性能都有一定的要求。因此，必要要进行压扁试验，焊缝横向弯曲试验。
压扁试验：试验时，焊缝应位于受力方向90°的位置。经热处理后，试样应压至管外径的1/3；未经热处理的钢管，试样应压至不锈钢焊管外径的2/3。压扁后，试样不允许出现裂缝或裂口。
焊缝横向弯曲试验：弯曲试验时，弯心直径为三倍试样厚度，弯曲角度为180°。弯曲后试样焊缝区域不允许出现裂缝和裂口。

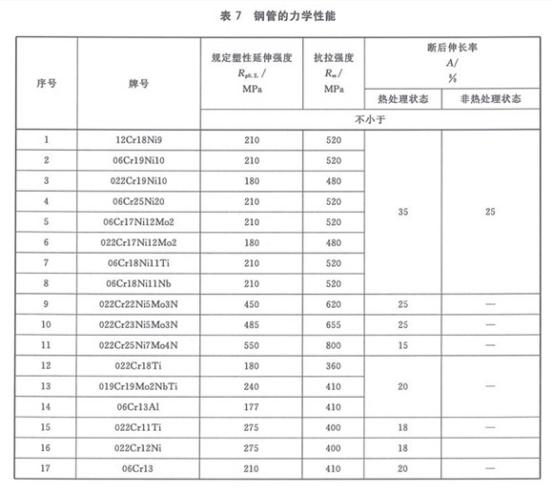

六、力学性能
以上就是机械构件用
不锈钢制品管有哪些质量要求的内容了，其对于材质、外径壁厚、不圆度、表面质量、力学性能、工艺性能都有要求。除此之外，为了确保不锈钢制品管的质量，也让消费者用的放心，后期也会对产品进行测试检验，只为使得产品更加精益求精。
